Komponenty systemów ważących
Puszki połączeniowe, płytki wyrównywania czułości, przewody i osłony pomagają zbudować kompletny tor pomiarowy. Dobierz je do liczby czujników, elektroniki i warunków instalacji.
Zwykła płytka połączeniowa zbiera przewody kilku czujników do wspólnego wejścia elektroniki. Układ z wyrównywaniem czułości umożliwia dodatkowo korekcję ich udziału w sygnale sumarycznym. To istotne przy sprawdzaniu odpowiedzi platformy w różnych punktach. Inteligentne rozwiązania, takie jak CLM8, odczytują kanały niezależnie i oferują diagnostykę. Wybór zależy od architektury pomiaru, a nie tylko liczby przepustów.
Sprawdź liczbę wejść, połączenie 4- lub 6-przewodowe oraz dopuszczalne warunki pracy. Wybrane puszki są wykonane ze stali AISI 304 i mają ochronę IP67, inne wykorzystują obudowy z tworzywa. Przewód ekranowany należy dopasować do odległości i dokumentacji elektroniki. Wersja opancerzona i osłona GUA pełnią odrębne funkcje ochronne; osłona wymaga zgodnego przepustu w czujniku.
CDG 3A to przykład puszki o konstrukcji higienicznej z certyfikacją 3-A. Warianty CE41ATEX i CE81ATEX mają odrębne przeznaczenie do odpowiednich stref zagrożenia. Przed zamówieniem sprawdź pełne oznaczenie Ex, liczbę czujników i warunki prowadzenia kabli. W zapytaniu podaj również model miernika lub transmitera, aby zweryfikować sposób połączenia kompletnego zestawu.
Puszki sumujące, przewody, złącza i akcesoria systemów ważących. Wyszukaj nazwę albo przeznaczenie elementu.
Pozycji w katalogu: 20 / 161
Akcesoria wagowe
Inteligentna puszka z ośmioma niezależnymi kanałami odczytu analogowych czujników; połączenie dwóch urządzeń umożliwia obsługę 16 kanałów. Cyfrowe wyrównywanie czułości i automatyczna diagnostyka ułatwiają uruchomienie oraz serwis. Ethernet z dostępem WWW i RS232/RS485 służą komunikacji; obudowy IP67 oraz wykonanie DIN są odrębnymi wariantami.
Akcesoria wagowe

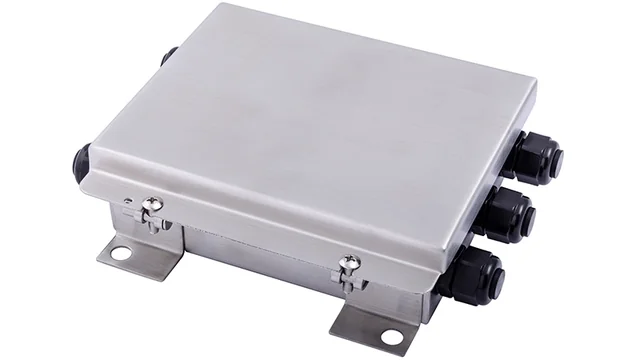

Nierdzewna puszka AISI 304 z płytką wyrównywania czułości do czterech czujników 4- lub 6-przewodowych. Obudowa IP67 ma pięć dławnic, zacisk uziemienia i ochronę przed wyładowaniami. Ułatwia połączenie wieloczujnikowej platformy z jednym wejściem elektroniki wagowej.
Akcesoria wagowe

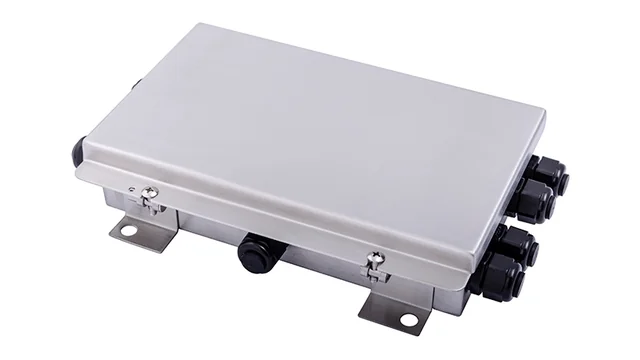

Puszka AISI 304 z układem wyrównywania czułości do ośmiu czujników 4- lub 6-przewodowych. Ochrona IP67, dziewięć dławnic i zacisk uziemienia wspierają zabudowę przemysłową. Zabezpieczenie przed wyładowaniami uzupełnia układ połączeń; należy zachować prawidłowe ekranowanie i uziemienie instalacji.
Akcesoria wagowe

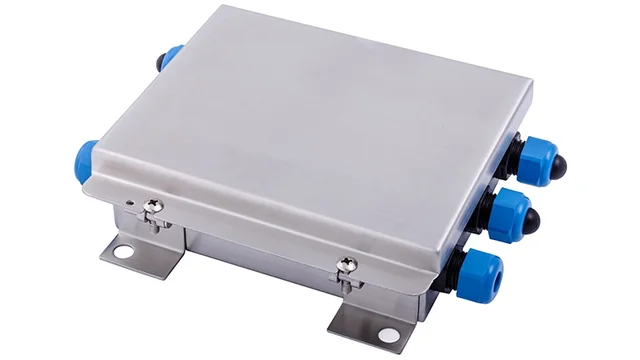

Nierdzewna puszka AISI 304 do czterech czujników 4- lub 6-przewodowych, z wyrównywaniem czułości. Wykonanie ATEX/IECEx dla stref 1/21 ma ochronę IP67 i pięć dławnic. Przed instalacją sprawdź pełne oznaczenie Ex oraz warunki współpracy z pozostałymi elementami układu.
Akcesoria wagowe

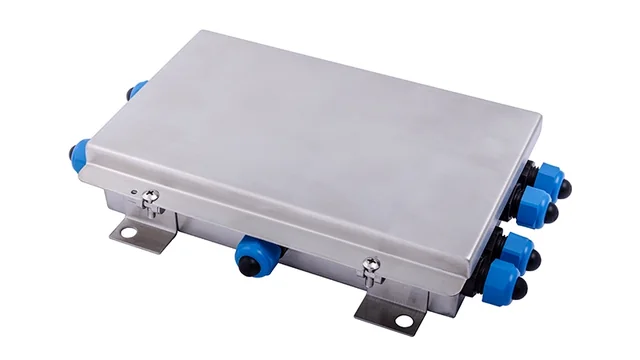

Puszka sumująca AISI 304 z wyrównywaniem czułości do ośmiu czujników 4- lub 6-przewodowych. Wykonanie ATEX/IECEx dla stref 1/21 ma ochronę IP67, dziewięć dławnic i zacisk uziemienia. Dobór wymaga weryfikacji oznaczenia Ex oraz warunków montażu całego toru pomiarowego.
Akcesoria wagowe
Puszka IP67 z płytką wyrównywania czułości do czterech czujników 4- lub 6-przewodowych. Pięć dławnic i wymiary 180 × 130 × 35 mm ułatwiają zaplanowanie połączeń w platformie. Korekcja czułości służy dopasowaniu udziału czujników w sumarycznym sygnale.
Akcesoria wagowe

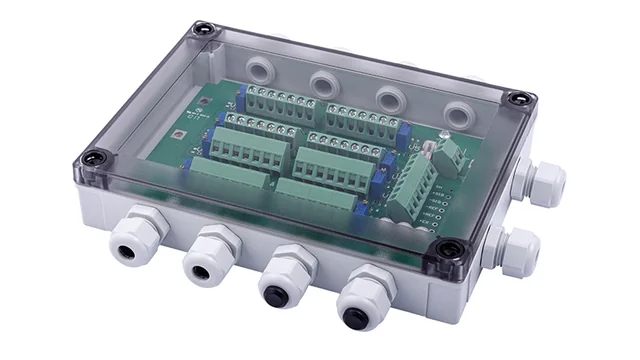

Puszka ABS o ochronie IP67, z płytką wyrównywania czułości do ośmiu czujników 4- lub 6-przewodowych. Ma dziesięć dławnic, zacisk uziemienia oraz zabezpieczenie przed wyładowaniami. Pozwala uporządkować połączenia rozbudowanego układu i dopasować czułość jego punktów pomiarowych.
Akcesoria wagowe
Puszka ABS z płytką równoległego połączenia do czterech czujników 4- lub 6-przewodowych. Ochrona IP67, pięć dławnic i wymiary 180 × 130 × 35 mm ułatwiają zabudowę. Ten wariant służy łączeniu sygnałów; przy potrzebie korekcji czułości dobierz płytkę equalizacyjną.
Akcesoria wagowe

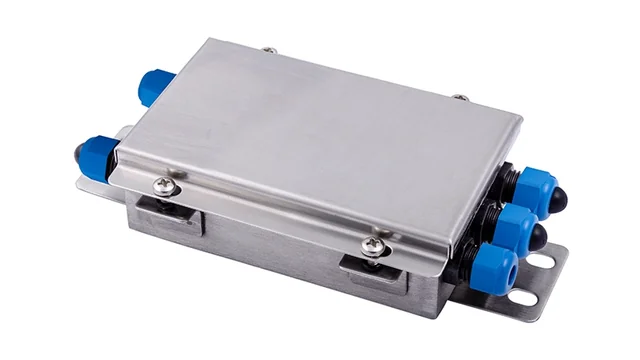

Wąska puszka AISI 304 z wyrównywaniem czułości do czterech czujników 4- lub 6-przewodowych. Wykonanie ATEX/IECEx dla stref 1/21 zapewnia ochronę IP67; wymiary wynoszą 176 × 90 × 42 mm. Sprawdź oznaczenie Ex i dobór przepustów do warunków instalacji.
Akcesoria wagowe

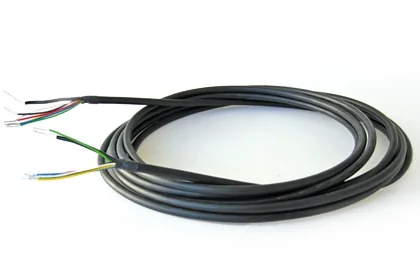

Ekranowany przewód do połączenia czujników tensometrycznych z elektroniką pomiarową. Sześć żył umożliwia prowadzenie sygnału, zasilania mostka i przewodów pomiaru napięcia zasilającego w układzie 6-przewodowym. Długość, przekrój oraz warunki prowadzenia przewodu należy dopasować do dokumentacji zestawu.
Akcesoria wagowe

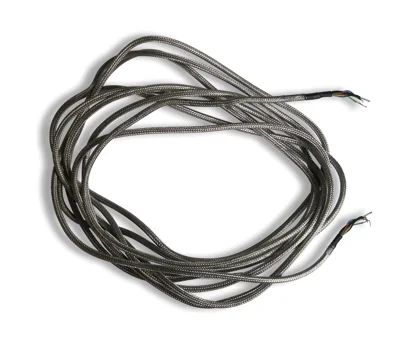

Ekranowany przewód w wykonaniu opancerzonym chroniącym przed gryzoniami, z sześcioma żyłami o przekroju 0,22 mm². Producent oferuje odcinki 5, 10 i 200 m. Dobierz długość i trasę do instalacji czujników, zachowując zasady ekranowania oraz dopuszczalne warunki połączenia.
Akcesoria wagowe

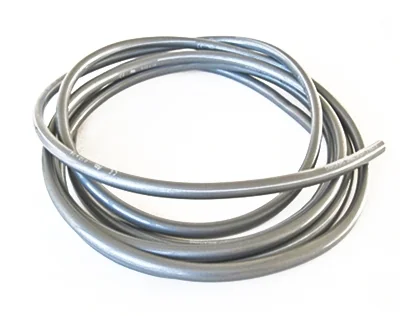

Elastyczna osłona PVC o ochronie IP67 i średnicach 10 × 14 mm, zakładana na przewód czujnika. Przeznaczona wyłącznie do czujników z gwintowanym przepustem kablowym. Warianty GUA3, GUA5, GUA6 i GUA10 obejmują długości 3, 5, 6 i 10 m oraz złączkę PVC.
Akcesoria wagowe

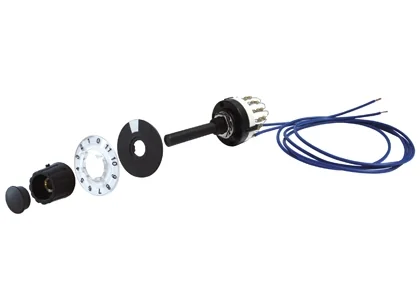

Zewnętrzny selektor umożliwiający wybór 12 receptur lub progów w kompatybilnym urządzeniu. Wersje EC2 i EC3 obsługują odpowiednio dwa lub trzy przyrządy, po 12 wyborów dla każdego. Przy integracji sprawdź obsługę zewnętrznego wyboru w elektronice wagowej i schemat połączeń.
Akcesoria wagowe

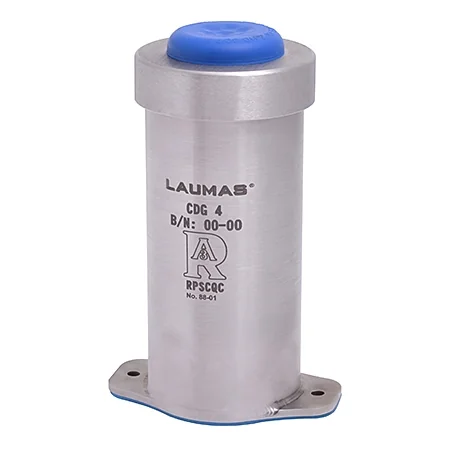

Higieniczna puszka AISI 304 z certyfikacją 3-A i ochroną IP68, do czterech czujników 4- lub 6-przewodowych. Dostępna z płytką równoległą lub wyrównywaniem czułości. Cylindryczna forma ułatwia mycie, a higieniczny przepust pozwala przeprowadzić do siedmiu przewodów.
Akcesoria wagowe

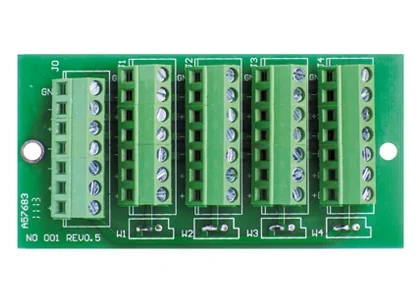

Płytka do równoległego podłączenia maksymalnie czterech czujników 4- lub 6-przewodowych. Umożliwia zebranie ich sygnałów w jednym punkcie połączenia z elektroniką. Wymaga odpowiedniej obudowy i ochrony połączeń; funkcję wyrównywania czułości zapewnia odrębny wariant płytki.
Akcesoria wagowe

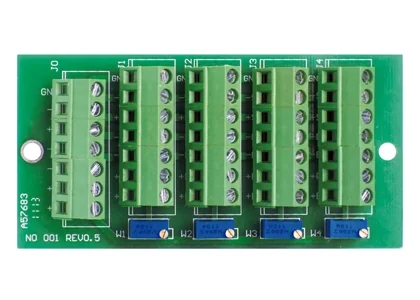

Płytka do wyrównywania czułości maksymalnie czterech czujników połączonych równolegle. Dla czujników 2 mV/V producent dopuszcza różnicę czułości nie większą niż 0,1 mV/V. Przed doborem sprawdź parametry poszczególnych czujników i zapewnij odpowiednią obudowę dla połączeń.
Akcesoria wagowe

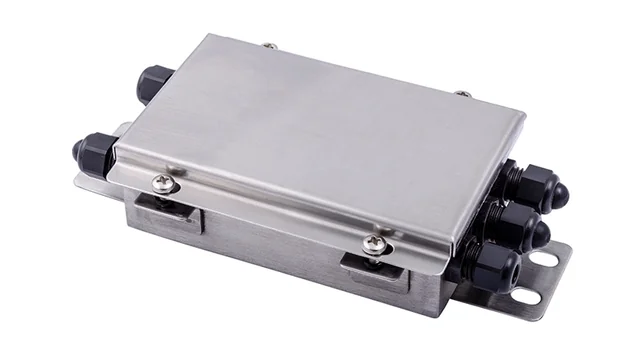

Nierdzewna puszka IP67 z płytką równoległego połączenia do czterech czujników 4- lub 6-przewodowych. Ma pięć dławnic, zacisk uziemienia i wymiary 176 × 90 × 42 mm. Kompaktowa obudowa ułatwia organizację okablowania w miejscach o ograniczonej przestrzeni.
Akcesoria wagowe
Puszka AISI 304 o ochronie IP67, z płytką wyrównywania czułości do czterech czujników 4- lub 6-przewodowych. Pięć dławnic i wymiary 176 × 90 × 42 mm pozwalają zaplanować zwartą zabudowę. Korekcja sygnałów ułatwia wyrównanie odpowiedzi punktów podparcia platformy.
Akcesoria wagowe

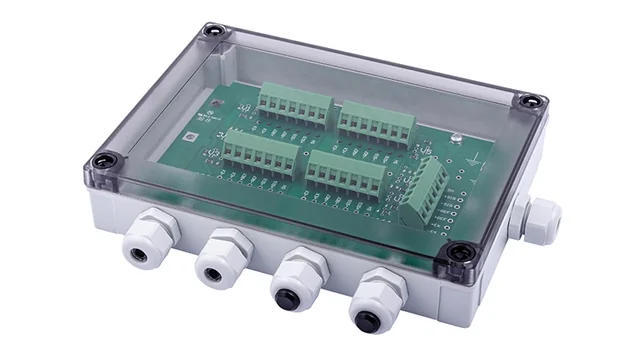

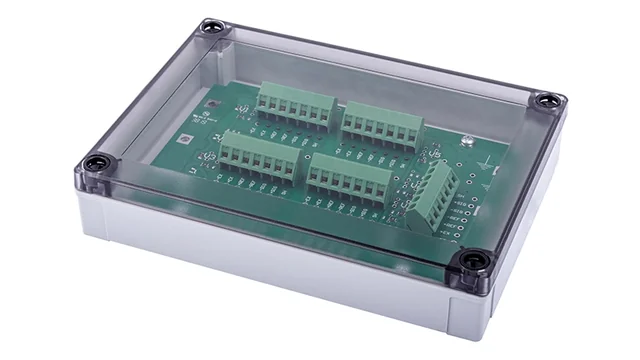

Puszka ABS z płytką równoległego połączenia do czterech czujników 4- lub 6-przewodowych. Obudowa IP67 ma wymiary 180 × 130 × 35 mm. Przy planowaniu połączenia z miernikiem sprawdź łączną rezystancję czujników oraz sposób podłączenia przewodów zasilających i sygnałowych.
Akcesoria wagowe

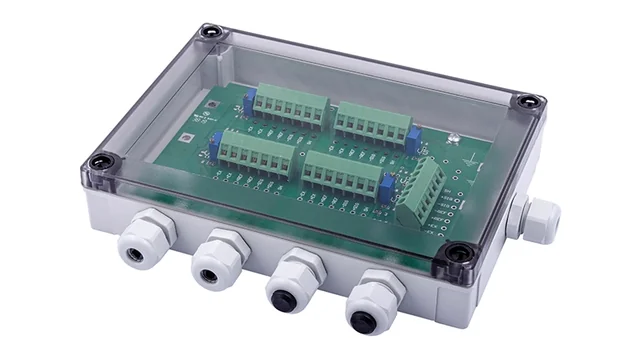

Puszka IP67 z płytką wyrównywania czułości do czterech czujników 4- lub 6-przewodowych. Wymiary 180 × 130 × 35 mm i pięć dławnic ułatwiają organizację okablowania platformy. Wyrównywanie czułości pomaga dopasować udział czujników w wyniku pomiaru.
Zakres parametrów, wyposażenie i zatwierdzenia zależą od wersji produktu. Szczegóły sprawdzisz w danych producenta; w wycenie potwierdzimy konfigurację, cenę i termin dostawy.
