Komponenty systemów ważących
Wybierz czujnik do pomiaru masy lub siły: jednopunktowy, belkowy, na ściskanie, na rozciąganie albo kolumnowy. Katalog obejmuje m.in. ALL, AZLI, FTP, CBL i CTL, z opisami wykonania i odnośnikami do dokumentacji producenta.

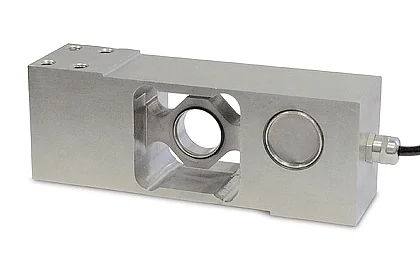

Czujniki single point, takie jak ALL lub AZLI, służą do budowy platform z jednym punktem pomiarowym. Oprócz nośności sprawdź dopuszczalny rozmiar pomostu i warunki obciążenia mimośrodowego. Czujniki belkowe stosuje się w odpowiednio zaprojektowanych platformach oraz konstrukcjach zbiornikowych. CBL pracuje na ściskanie, a CTL umożliwia pomiar rozciągania i ściskania. Kierunek obciążenia i geometria mocowania są równie ważne jak zakres podany w kilogramach.
Uwzględnij masę własną konstrukcji, materiał w zbiorniku, liczbę podpór, nierównomierny rozkład obciążenia i udary. Klasy C3/C4 oraz stopnie ochrony IP67, IP68 i IP69K dotyczą określonych wykonań. Zanurzenie i mycie wysokociśnieniowe to różne warunki użytkowania. W aplikacjach ATEX dobiera się pełne wykonanie Ex do strefy i wymagań instalacji; sam standardowy symbol rodziny nie wystarcza.
Prześlij symbol, nośność, czułość mV/V, rezystancję mostka, wymiary montażowe i zdjęcie tabliczki. Określ liczbę przewodów oraz długość kabla. Przy kilku czujnikach pracujących równolegle sprawdź zgodność z pozostałymi elementami i wejściem miernika. Wycena konkretnego wariantu powinna obejmować potrzebny zestaw montażowy, dokumenty i termin dostawy.
Czujniki do platform, zbiorników i konstrukcji ważących. Wybierz typ czujnika, a w zapytaniu podaj potrzebny zakres obciążenia i warunki pracy.
Pozycji w katalogu: 43 / 161
Tensometry

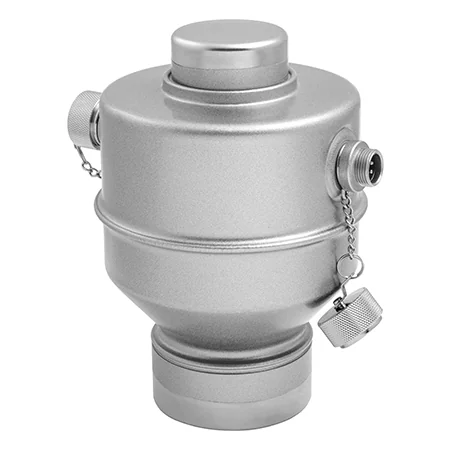

Cyfrowy czujnik kolumnowy do dużych obciążeń, dostępny w zakresach 25 i 50 t. Niklowana stal AISI 4340, stopień ochrony IP69K i klasa C5 odpowiadają wymaganiom przemysłowych układów pomiarowych. Dwa złącza ułatwiają połączenie w systemie; współpracę należy sprawdzić dla mierników WINOX BGE lub WTAB BGE.
Tensometry
Digitalizator przekształcający sygnał analogowego czujnika mV/V w sygnał cyfrowy. Pozwala wykorzystać istniejący czujnik w rozbudowywanym układzie pomiarowym; obudowa ma stopień ochrony IP67. Interfejsy przemysłowe i wyjście analogowe są zależne od zamówionych opcji, dlatego należy określić je przed doborem wersji.
Tensometry
Higieniczny digitalizator do przetwarzania sygnału mV/V z czujnika tensometrycznego. Nierdzewna obudowa AISI 304 o ochronie IP67 i wykonanie 3-A odpowiadają wymaganiom instalacji sanitarnych. Przy zamówieniu określ sposób połączenia z czujnikiem oraz potrzebną komunikację lub opcjonalne wyjście analogowe.
Tensometry
Nierdzewny czujnik jednopunktowy o nośności 5, 15 lub 50 kg do kompaktowych platform pomiarowych. Konstrukcja z AISI 420 ma stopień ochrony IP65. Przy doborze uwzględnij dopuszczalne wymiary pomostu oraz masę własną platformy, aby zachować wymagane warunki obciążenia mimośrodowego.
Tensometry
Aluminiowy czujnik single point do małych obciążeń: 0,25, 0,5 i 1 kg. Stopień ochrony IP65 pozwala dobrać go do osłoniętych stanowisk pomiarowych. Przy tak niskich zakresach szczególnie ważne są masa elementów mocujących, ochrona przed przeciążeniem i stabilne wprowadzenie obciążenia.
Tensometry
Aluminiowy czujnik jednopunktowy do platform o niewielkich wymiarach, w zakresach od 3 do 50 kg. Występuje w klasach C3, C4 i C5, z ochroną IP65. Umożliwia budowę wagi z jednym czujnikiem; przed zamówieniem porównaj zakres i dopuszczalny rozmiar pomostu z dokumentacją wybranego wykonania.
Tensometry
Czujnik jednopunktowy ze stali nierdzewnej AISI 420, dostępny w zakresach 6, 15, 30 i 50 kg. Stopień ochrony IP67 wspiera zastosowanie w platformach wymagających odporności na wilgoć. Dobór powinien obejmować wielkość platformy, masę własną pomostu i sposób mocowania.
Tensometry
Aluminiowy czujnik single point z ochroną IP65 do platform jednoelementowych. Warianty 3, 6 i 15 kg przewidziano do pomostów do 250 × 400 mm, a 30, 50 i 60 kg do 400 × 600 mm. Dopasowanie nośności i wymiarów platformy ma znaczenie dla pomiaru obciążeń poza jej środkiem.
Tensometry
Aluminiowy czujnik jednopunktowy w zakresie 10–100 kg, o stopniu ochrony IP65. Rodzina obejmuje wykonania C3, a dla wybranych nośności także C4. To element platform z jednym punktem pomiarowym; sprawdź klasę konkretnego wariantu oraz dopuszczalne wymiary pomostu.
Tensometry
Nierdzewny czujnik jednopunktowy ze stali 17-4 PH, z ochroną IP68. Warianty 10, 20 i 50 kg współpracują z platformami do 400 × 400 mm, a 100–500 kg do 800 × 800 mm. Ułatwia projektowanie platform z jednym czujnikiem w środowisku wymagającym odporności na wilgoć.
Tensometry
Czujnik single point wykonany ze stali nierdzewnej AISI 420, z ochroną IP67. Dostępne nośności to 10, 30, 50, 100 i 200 kg. Przy budowie platformy dobierz zakres z uwzględnieniem jej masy własnej, obciążenia użytkowego oraz dopuszczalnego położenia ładunku.
Tensometry
Nierdzewny czujnik jednopunktowy AISI 420 w zakresach 30, 50, 75, 100 i 150 kg. Stopień ochrony IP67 pozwala rozważyć go w platformach narażonych na wilgoć. Weryfikacja wymiarów mocowania i pomostu jest szczególnie ważna przy zastępowaniu istniejącego czujnika.
Tensometry
Aluminiowy czujnik single point do platform, dostępny w zakresach 60–300 kg. Producent przewiduje klasy C3, C4 i C5 oraz ochronę IP65. Wybierz wykonanie zgodnie z wymaganiami metrologicznymi całej wagi; sama wyższa klasa czujnika nie kompensuje błędów mechaniki pomostu.
Tensometry
Aluminiowy czujnik jednopunktowy w zakresach 50–500 kg i z ochroną IP65. W rodzinie dostępna jest klasa C3, a dla wybranych nośności również C4. Przeznaczenie do platform wymaga dopasowania ich rozmiaru, mocowania i maksymalnego obciążenia do konkretnej wersji.
Tensometry
Czujnik jednopunktowy ze stali nierdzewnej AISI 420, oferowany w zakresach 75, 150, 300 i 500 kg. Obudowa ma ochronę IP67. To rozwiązanie do platform jednoelementowych; sprawdź dopuszczalne gabaryty pomostu oraz zapas nośności na jego masę własną.
Tensometry
Aluminiowy czujnik single point do większych obciążeń, dostępny w wersjach 500 i 1000 kg. Ochrona IP65 i konstrukcja jednopunktowa wymagają dopasowania do warunków stanowiska. Przy projektowaniu platformy zweryfikuj dopuszczalny rozmiar, sztywność pomostu i obciążenia dynamiczne.
Tensometry
Aluminiowy czujnik jednopunktowy klasy C3 do platform o nośności czujnika 1000 lub 2000 kg. Stopień ochrony wynosi IP65. Przed zastosowaniem trzeba sprawdzić wymiary platformy, geometrię mocowania i obciążenia udarowe, szczególnie przy mechanicznym załadunku pomostu.
Tensometry

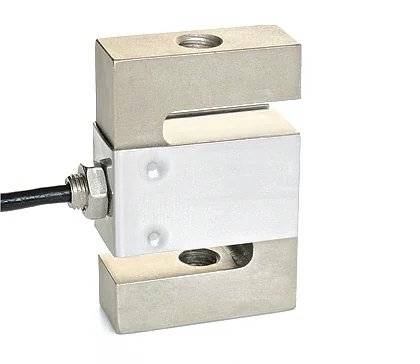

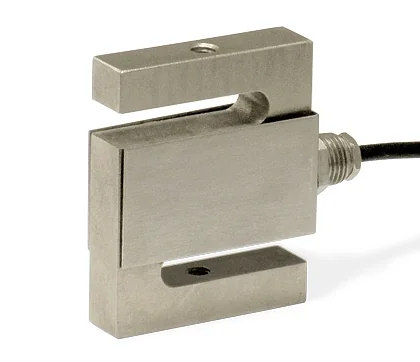

Czujnik typu S do pomiaru rozciągania i ściskania, w zakresach 15, 30 i 60 kg. Wykonany z niklowanej stali AISI 4140, ma ochronę IP65 i klasę C3. Montaż powinien zapewniać osiowe przyłożenie siły bez momentów skręcających przenoszonych przez cięgna.
Tensometry
Czujnik typu S z niklowanej stali AISI 4340, do rozciągania i ściskania w zakresach 25–2500 kg. Ochrona IP67 wspiera pracę w warunkach przemysłowych. Klasy C3/C4 dotyczą wskazanych wersji, z wyjątkiem zakresu 25 kg; dopasuj przeguby i kierunek obciążenia do aplikacji.
Tensometry
Nierdzewny czujnik na rozciąganie i ściskanie, wykonany z AISI 420. Zakresy 50–5000 kg oraz ochrona IP67 umożliwiają dobór do różnych układów pomiaru siły. W instalacji należy ograniczyć siły boczne i momenty, stosując odpowiednie połączenia przegubowe.
Tensometry
Czujnik na rozciąganie i ściskanie ze stali nierdzewnej 17-4 PH, w zakresach 100–12 500 kg. Standardowa ochrona IP68, opcjonalne IP69K i wykonanie z podwójnym mostkiem pozwalają dobrać wersję do aplikacji. Przed zamówieniem określ zakres, warunki mycia i wymagania dotyczące niezależnych torów pomiarowych.
Tensometry

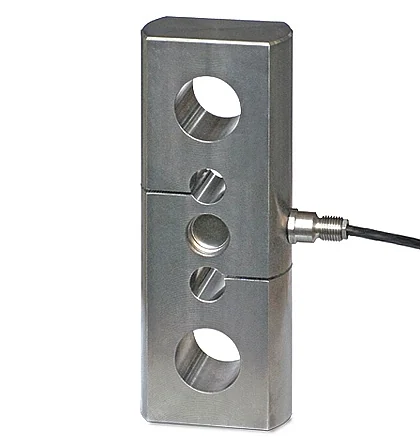

Czujnik na rozciąganie ze stali nierdzewnej 17-4 PH, w zakresach 5, 10 i 20 t, z ochroną IP68. Otwory przystosowano do współpracy ze standardowymi szeklami. Opcjonalny podwójny mostek daje dwa tory sygnałowe; dobór szekli i zabezpieczeń należy odnieść do całego układu.
Tensometry
Czujnik do pomiaru dużych sił rozciągających, wykonany ze stali 17-4 PH. Zakresy 30–100 t mają ochronę IP68, a wersja 250 t — IP67. Konstrukcja współpracuje z szeklami; dostępność podwójnego mostka pozwala rozważyć niezależne tory pomiarowe w wymagających aplikacjach.
Tensometry

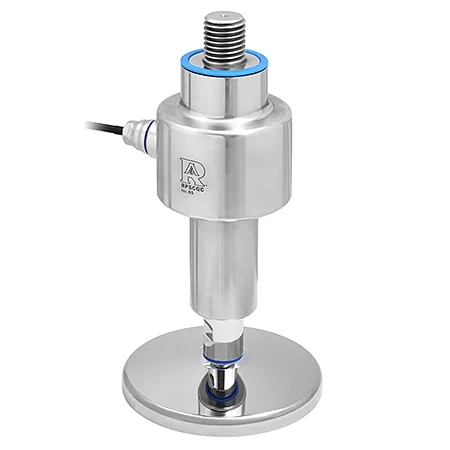

Higieniczny czujnik na ściskanie do stopy maszyny, ze stali nierdzewnej 17-4 PH. Wykonanie zgodne z 3-A Sanitary Standards, ochrona IP69K i przewód dopuszczony do kontaktu z żywnością odpowiadają potrzebom instalacji sanitarnych. Regulacja wysokości ułatwia poziomowanie; dostępne zakresy to 1–20 t.
Tensometry

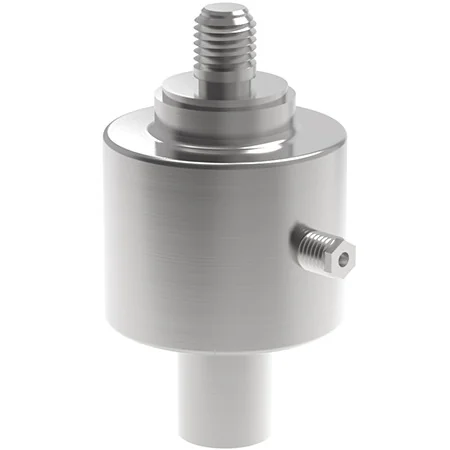

Czujnik na ściskanie do zabudowy w stopie maszyny lub konstrukcji, wykonany ze stali nierdzewnej 17-4 PH. Rodzina obejmuje zakresy 75–10 000 kg i ochronę IP67. Regulowana wysokość pomaga ustawić podparcie; w projekcie uwzględnij równomierny rozkład obciążeń między stopami.
Tensometry

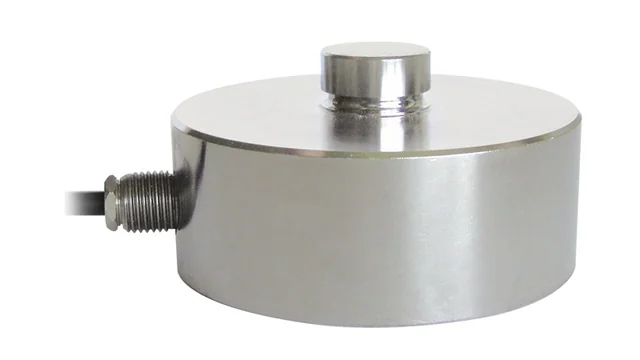

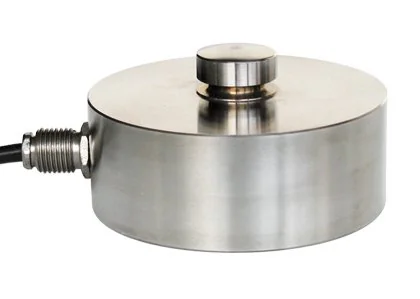

Kompaktowy czujnik na ściskanie ze stali 17-4 PH, o ochronie IP67. Dostępne zakresy 200, 500, 1000 i 2500 kg pozwalają dobrać go do monitorowania obciążenia. Deklarowany błąd 0,5% trzeba porównać z wymaganiami aplikacji; nie należy utożsamiać go z klasą czujników precyzyjnych wag.
Tensometry

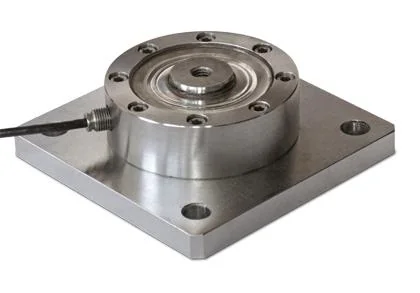

Nierdzewny czujnik na ściskanie AISI 420, ze zintegrowaną dolną płytą i ochroną IP68. Występuje w zakresach 1, 2 i 5 t. Połączenie z właściwym zestawem montażowym pomaga zapewnić poprawne podparcie zbiornika lub platformy i ograniczyć wpływ niewspółosiowości.
Tensometry
Czujnik na ściskanie ze stali nierdzewnej 17-4 PH, w szerokim zakresie 250 kg–100 t. Wykonania C2/C3 mają ochronę IP68; IP69K i podwójny mostek są opcjami wymagającymi określenia przy zamówieniu. Dobierz zestaw montażowy do nośności oraz sił bocznych występujących w zbiorniku lub silosie.
Tensometry
Czujnik na ściskanie ze stali nierdzewnej AISI 420, dostępny w zakresach 1–30 t. Standardowa ochrona IP68 może zostać uzupełniona wykonaniem IP69K na zamówienie. W układzie zbiornikowym dobierz właściwe podstawy i ograniczniki, aby nie przenosić na czujnik niepożądanych sił bocznych.
Tensometry
Nierdzewny czujnik na ściskanie ze stali 17-4 PH w zakresach 15, 30 i 50 t. Ochrona IP68 i opcja podwójnego mostka pozwalają dopasować wykonanie do wymagań pomiarowych. Stosuj kompatybilne podstawy i zestawy montażowe, uwzględniając ruchy oraz nierównomierne obciążenie konstrukcji.
Tensometry
Czujnik na ściskanie do bardzo dużych obciążeń: 200, 300, 500 i 750 t. Wykonanie ze stali nierdzewnej 17-4 PH zapewnia ochronę IP68; dostępna jest opcja podwójnego mostka. Projekt podparcia i wprowadzenia siły wymaga uwzględnienia pełnych obciążeń statycznych i dynamicznych instalacji.
Tensometry
Belkowy czujnik z niklowanej stali AISI 4340, klasy C3. Wersje 75–300 kg pracują na zginanie i mają IP67, natomiast 500–5000 kg pracują na ścinanie i mają IP68. Wybierając zamiennik, porównaj nie tylko nośność, lecz także geometrię oraz sposób wprowadzenia obciążenia.
Tensometry
Belkowy czujnik ze stali nierdzewnej AISI 420, klasy C3. Zakresy 75–300 kg to wykonania na zginanie z IP67; zakresy 500–10 000 kg pracują na ścinanie i mają IP68. Dla wersji na ścinanie dostępna jest opcja IP69K. Dobierz wariant i mocowanie do środowiska pracy.
Tensometry

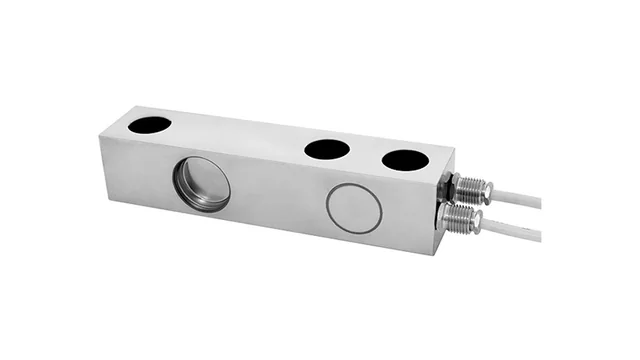

Nierdzewny czujnik belkowy 17-4 PH z dwoma niezależnymi wyjściami przewodowymi. Wersja 1000 kg ma ochronę IP67, a 6000 kg — IP68. Podwójny tor sygnałowy pozwala budować układy monitorowania redundantnego, lecz wymagania bezpieczeństwa trzeba zweryfikować dla kompletnej aplikacji.
Tensometry
Czujnik belkowy na ścinanie ze stali nierdzewnej 17-4 PH, klasy C3. Oferuje zakresy 300, 500, 1000 i 2000 kg, ochronę IP68 oraz opcjonalne IP69K. Sprawdza się jako element projektowanych platform i konstrukcji ważących po dobraniu właściwego zestawu montażowego.
Tensometry
Czujnik belkowy na ścinanie z niklowanej stali AISI 4340. Producent podaje zakresy 500–5000 kg, ochronę IP67 oraz wykonania C4/C5. Przed zastosowaniem wyższej klasy zweryfikuj wymagania elektroniki i mechaniki, ponieważ wynik kompletnej wagi zależy od całego toru pomiarowego.
Tensometry
Belkowy czujnik na ścinanie ze stali nierdzewnej 17-4 PH, klasy C3 i z ochroną IP67. Dostępne zakresy to 500, 1000, 2000 i 5000 kg. Dopasuj mocowanie do geometrii konstrukcji oraz zapewnij wprowadzenie siły w wyznaczonym punkcie pomiarowym.
Tensometry
Nierdzewny czujnik belkowy na ścinanie ze stali 17-4 PH, w zakresach 500–10 000 kg. Wykonania C3/C4 i ochrona IP68 pozwalają dobrać wariant do platform oraz konstrukcji ważących. Przed zamówieniem sprawdź klasę konkretnej wersji i kompatybilność mechaniczną mocowania.
Tensometry
Belkowy czujnik ze stali nierdzewnej AISI 420, o ochronie IP68. W zakresach 30–500 kg pracuje na zginanie, a w zakresach 750–1500 kg na ścinanie. Odpowiedni zestaw montażowy pomaga skompensować niewspółosiowość płyt podparcia w platformach i niewielkich zbiornikach.
Tensometry
Czujnik belkowy z niklowanej stali AISI 4340, opracowany do ważenia na pojazdach. Warianty 5 i 10 t mają stopień ochrony IP68. Projekt zabudowy powinien uwzględniać dynamikę pojazdu, sposób przekazywania obciążenia oraz ochronę przewodów w warunkach eksploatacyjnych.
Tensometry
Kolumnowy czujnik na ściskanie ze stali nierdzewnej 17-4 PH, o nośności 25 t i klasie C4. Stopień ochrony IP68 oraz zabezpieczenie przed wyładowaniami odpowiadają potrzebom rozległych instalacji wagowych. Dobór podparcia i uziemienia pozostaje istotnym elementem projektu całego układu.
Tensometry

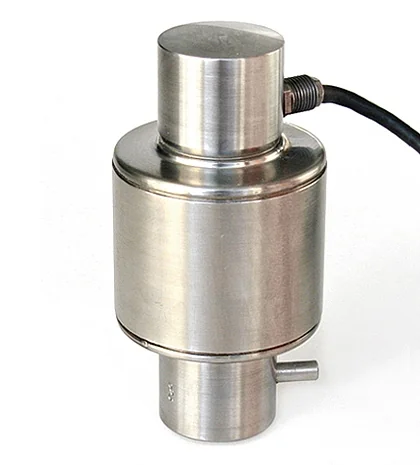

Kolumnowy czujnik na ściskanie z niklowanej stali AISI 4340, klasy C3 i z ochroną IP68. Dostępny w zakresach 15, 25 i 50 t; producent przewiduje zestaw KITCOK w komplecie. Przy wymianie sprawdź geometrię podparcia i zakres istniejącego układu.
Tensometry
Kolumnowy czujnik na ściskanie o nośności 30 t, wykonany ze stali nierdzewnej 17-4 PH. Klasa C4 i ochrona IP68 pozwalają zastosować go w odpowiednio zaprojektowanych układach dużych obciążeń. Niezbędne są właściwe podstawy oraz ograniczenie poziomych przemieszczeń ważonej konstrukcji.
Zakres parametrów, wyposażenie i zatwierdzenia zależą od wersji produktu. Szczegóły sprawdzisz w danych producenta; w wycenie potwierdzimy konfigurację, cenę i termin dostawy.
